Kuberner ESD5550 / 5570 Series Elektrooniline Generator Speed Controller Kirjeldus
Basic detailid
Osa Nimi: kuberner
OEM osa number: ESD5550
Cross Reference: granuleeritud ESD5550, ESD5550E, ESD5570, ESD5570E
spetsifikatsioon
PERFORMANCE
Isokroonne / Steady State Stabiilsus: ± 0,25% või parem
Speed Range / kuberner: 1K-7,5k Hz pidev
Speed Drift koos Temperatuur: ± 1% Maksimaalne
Idle Reguleerige CW: 60% komplekti kiirust
Idle Reguleerige CCW: Alla 1200 Hz
Droop Range: 1-5% määrus
Speed Trim Range: ± 200 Hz
Terminal Tundlikkus J: 100 Hz., ± 15 Hz / Volt @ 5,0 K Takistus
Terminal Tundlikkus L: 735 Hz., ± 60 Hz / Volt @ 65 K Takistus
Terminal Tundlikkus N: 148 Hz., ± 10 Hz / Volt @ 1 Meg Takistus
Terminal Tundlikkus P: 10 VDC Supply @ 20 ma Max
ELEKTRIENERGIA INPUT
Tööpinge: 12 V alalisvoolu või 24 VDC (Mööduv ja vastupinge Kaitstud) - (märkus 1)
Polaarsuse: Negatiivne Ground (Juhtum Isoleeritud)
Energiatarve: 50 mA Continuous (pluss täitur vool)
Täitur Vooluvahemik temperatuuril 77 ° F (25 ° C) - Induktiivkoormus: Min. 2.5 Amps, Max. 10 Amps Pidev - (märkus 2)
Kiirus sensorsignaalitöötluse: 0,5-120 VAC RMS
Speed Switch releekontaktid: (NO ja NC) 10 amprit
Märkus 1: Kaitse vastupinge rida dioodi. A15 amp kaitsme tuleb paigaldada patarei positiivse juhtima.
Märkus 2: kaitstud lühise ajamiga (lülitab praeguse ajamiga), lülitub seade automaatselt uuesti sisse, kui lühike on eemaldatud.
KESKKONNA
Töötemperatuur: -40 kuni 180 ° F (-40 kuni 85 ° C)
Suhteline õhuniiskus: kuni 95%
Vibratsioon: 20g @ 20 kuni 500Hz
Shock: 20g @ 11 msek
Kõik Pinnaviimistlus: Seened Proof ja korrosioonikindel

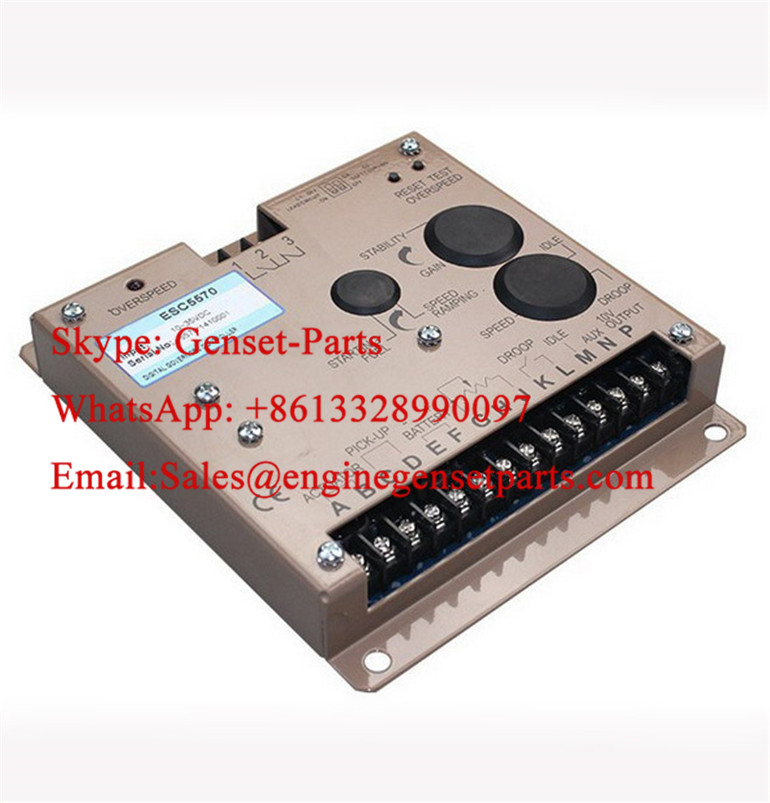

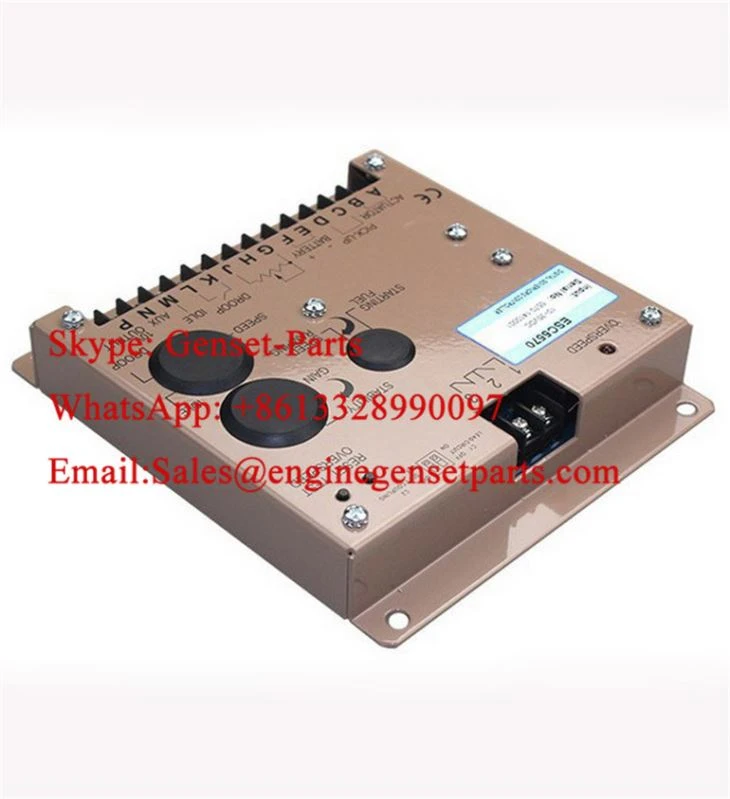

osa Fotod
